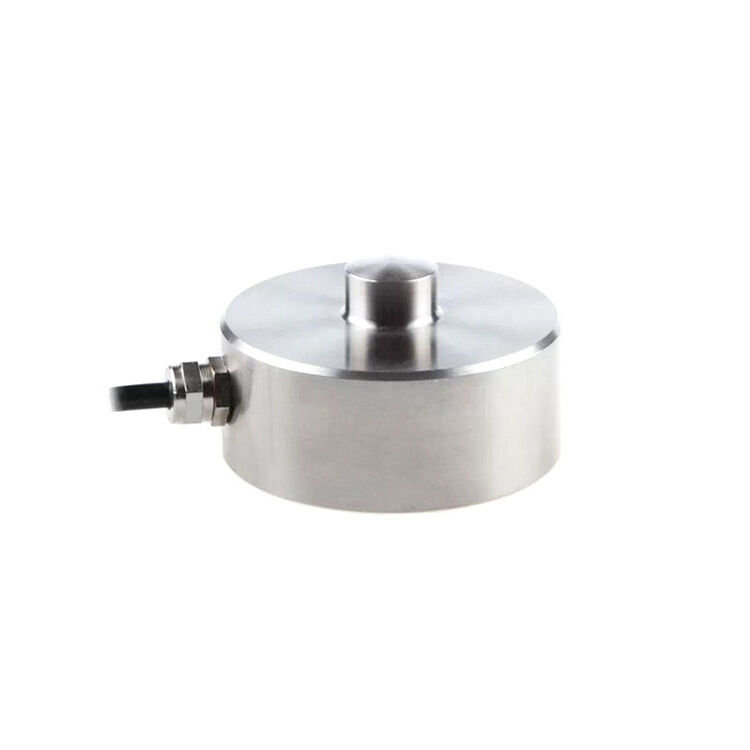

Bộ pin tải áp suất, 300kg/500kg/2 tấn/10 tấn đến 30 tấn
Sau khi mua một tế bào tải RJ, bạn có thể mua một đồng hồ bảng điều khiển kỹ thuật số đặc biệt để lấy các phép đọc trực tiếp, hoặc mua một bộ phát để phát ra tín hiệu tiêu chuẩn cho PLC, DCS và các hệ thống khác.Tín hiệu đầu ra tùy chỉnh là 0-5V, 0-10V, hoặc 4-20mA.
Lưu ý: Các tế bào tải không thể được kết nối với cả bộ phát và bộ điều khiển cùng một lúc ¢ chỉ có thể chọn một trong hai.
Các tế bào tải nén có dung lượng từ 300kg, 500kg, 1000kg, 10 tấn đến 30 tấn.
Bộ pin tải nút nén là một thiết bị đo chính xác cao được sử dụng chủ yếu để đo thay đổi trọng lượng hoặc áp suất nhỏ.,và cấu trúc thép không gỉ hoàn toàn cung cấp khả năng chống ăn mòn và độ tin cậy trong môi trường công nghiệp khắc nghiệt.
Thông số kỹ thuật
| Mô hình |
RJ |
| Trọng lượng vận chuyển |
1.3~6.3kg |
| Phạm vi công suất * |
300 kg~30 tấn |
| Bộ điều khiển hiển thị phù hợp |
(Chấm vào nó để trang điều khiển) |
| Máy phát phù hợp |
(Chấm vào nó để truy cập vào trang máy phát) |
| Độ chính xác |
0.03%F.S (đường thẳng + hysteresis + lặp lại) |
| Nhạy cảm |
2.0±0.1mV/V |
| Đồ hèn. |
±0,03 ~ ±0,05% F.S/30min |
| Lượng đầu ra không |
± 1% F.S |
| Hiệu ứng nhiệt độ trên không |
± 0,03% F.S/10°C |
| Ảnh hưởng của nhiệt độ lên sản lượng |
± 0,03% F.S/10°C |
| Nhiệt độ hoạt động |
-20°C~+65°C |
| Kháng input |
380±10Ω, 750±15Ω |
| Khống chế đầu ra |
350 ± 3Ω, 700 ± 5Ω |
| Kháng cách nhiệt |
≥ 5000MΩ |
| An toàn quá tải |
150% F.S |
| Điện áp cầu (điện áp kích thích) |
DC 10V |
| Vật liệu |
Thép không gỉ |
| Lớp bảo vệ |
IP67 |
| Chiều dài cáp |
3m (< 5 tấn), 6m (≥ 5 tấn) |
| Đường dây |
EXC +: Đỏ, EXC-: Đen, SIG +: Xanh, SIG-: Trắng
|
Tính năng
- Xây dựng bằng thép không gỉ chất lượng cao:Được làm từ thép không gỉ bền, đảm bảo sức mạnh và khả năng chống mòn trong môi trường đòi hỏi.
- Khả năng chống ăn mòn mạnh mẽ:Sản phẩm được thiết kế để chịu được điều kiện khắc nghiệt với khả năng chống ăn mòn vượt trội, làm cho nó phù hợp với các ứng dụng công nghiệp và ngoài trời khác nhau.
- Bị bảo vệ bằng hai niêm phong:Được trang bị niêm phong kép để bảo vệ tốt hơn chống lại bụi, ẩm và chất gây ô nhiễm, đảm bảo tuổi thọ và hiệu suất đáng tin cậy.
- Phương pháp đo lực đa năng:Lý tưởng cho một loạt các ứng dụng đo lực, bao gồm các hệ thống cân công nghiệp, nền tảng ô tô và hệ thống vận chuyển.
- Thích hợp cho môi trường khắc nghiệt:Được thiết kế để hoạt động chính xác trong môi trường khó khăn, làm cho nó hoàn hảo để sử dụng trong các nhà máy, công trình xây dựng và các điều kiện khắc nghiệt khác.
- Ứng dụng trong hệ thống tự động hóa và điều khiển:Thường được sử dụng trong hệ thống điều khiển ô tô, đường sắt và tự động hóa, đảm bảo giám sát lực chính xác và chính xác cho hiệu quả hoạt động.
Cấu trúc
| Công suất |
Kích thước (mm) |
| ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
| 300~1000kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2~10 tấn |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| 15~30 tấn |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Phương pháp dây
Ứng dụng
Mẹo: Những yếu tố nào có thể ảnh hưởng đến hiệu suất của pin tải nén?
Một số yếu tố có thể ảnh hưởng đến hiệu suất của pin tải nén:
- Biến đổi nhiệt độ:Sự biến động nhiệt độ cực đoan có thể gây ra sự không chính xác đo lường do thay đổi tính chất vật liệu của tế bào tải.Nhiều tế bào tải áp suất được thiết kế với bù nhiệt độ để giảm thiểu vấn đề này, nhưng nhiệt độ ngoài phạm vi hoạt động được chỉ định vẫn có thể ảnh hưởng đến độ chính xác.
- Định hướng không đúng:Nếu tế bào tải không được sắp xếp đúng với tải áp dụng (tức là nếu nó trải qua tải bên hoặc uốn cong), nó có thể dẫn đến các phép đọc không chính xác hoặc thậm chí làm hỏng tế bào.
- Nạp quá tải:Việc vượt quá công suất định lượng của tế bào tải có thể gây ra thiệt hại vĩnh viễn và ảnh hưởng đến độ chính xác của các phép đo.Chuẩn đoán thường xuyên và chú ý cẩn thận đến tải trọng tối đa là cần thiết để tránh quá tải.
- Động lực và cú sốc:Sốc cơ học hoặc rung động từ máy móc xung quanh có thể ảnh hưởng đến độ chính xác của các phép đo.hoặc sử dụng các vật liệu giảm áp để hấp thụ tác động.
- Sự can thiệp điện:Các nguồn điện bên ngoài, chẳng hạn như động cơ hoặc máy móc khác, có thể tạo ra nhiễu điện từ (EMI) ảnh hưởng đến đầu ra tín hiệu.Sử dụng các kỹ thuật che chắn và nối đất thích hợp có thể giảm thiểu vấn đề này.
