| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | RUIJIA |
| Chứng nhận: | CE |
| Số mô hình: | RJ |
Sau khi mua một cảm biến tải RJ, bạn có thể mua một đồng hồ đo bảng kỹ thuật số đặc biệt để đọc trực tiếp hoặc mua một bộ phát để xuất tín hiệu tiêu chuẩn sang PLC, DCS và các hệ thống khác. Tín hiệu đầu ra tùy chỉnh là 0~5V, 0~10V, 0~±10V hoặc 4-20mA.
Lưu ý: Cảm biến tải không thể được kết nối với cả bộ phát và bộ điều khiển cùng một lúc — chỉ có thể chọn một trong hai.

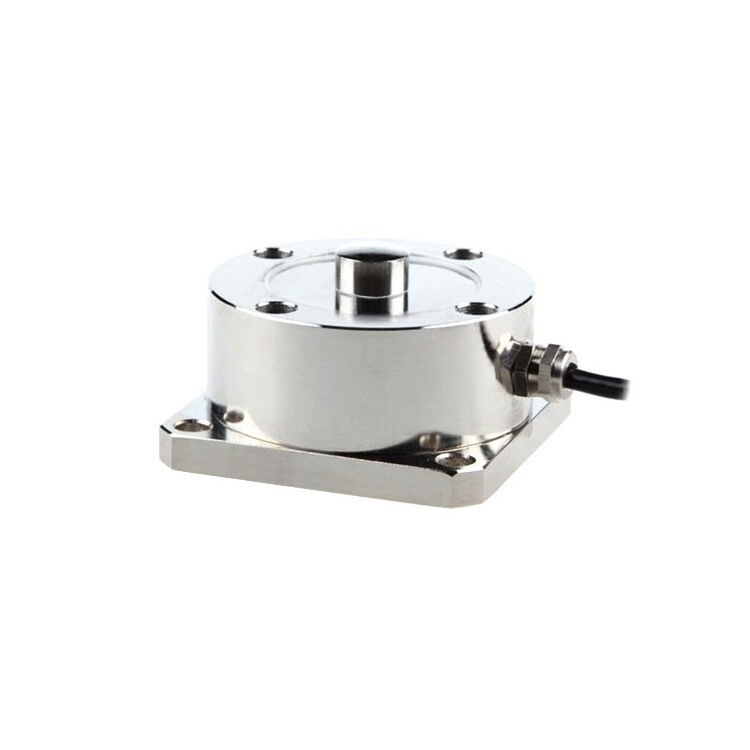

Cảm biến tải nén là một thiết bị được sử dụng để đo sự thay đổi áp suất. Nguyên tắc hoạt động của nó dựa trên Hiệu ứng Piezoresistive. Khi áp suất được áp dụng, vật liệu piezoresistive bị biến dạng vật lý. Sự biến dạng này làm cho điện trở suất của vật liệu thay đổi, tạo ra tín hiệu điện áp. Bằng cách đo sự thay đổi của tín hiệu điện áp này, thông tin về sự thay đổi áp suất có thể thu được. Cảm biến tải nén có dải dung lượng từ 300kg, 500kg, 1000kg, 10 tấn, 25 tấn, 50 tấn đến 100 tấn. Dung lượng cảm biến tải có thể được tùy chỉnh theo yêu cầu của khách hàng.
| Model | RJ |
| Khối lượng vận chuyển | 1.5~31kg |
| Dải dung lượng * | 300 kg~100 tấn |
| Bộ điều khiển hiển thị phù hợp | (Nhấp vào để đến trang bộ điều khiển) |
| Bộ phát phù hợp | (Nhấp vào để đến trang bộ phát) |
| Độ chính xác | 0.03%F.S (tuyến tính + trễ + lặp lại) |
| Độ nhạy | 2.0±0.1mV/V |
| Bò | ±0.03%F.S/30 phút |
| Đầu ra bằng không | ±1%F.S |
| Ảnh hưởng nhiệt độ đến điểm không | ±0.03%F.S/10℃ |
| Ảnh hưởng nhiệt độ đến đầu ra | ±0.03%F.S/10℃ |
| Nhiệt độ hoạt động | -20℃~+65℃ |
| Trở kháng đầu vào | 380±10Ω hoặc 750±15Ω |
| Trở kháng đầu ra | 350±3Ω hoặc 700±5Ω |
| Điện trở cách điện | ≥5000MΩ |
| Quá tải an toàn | 150%F.S |
| Điện áp cầu (điện áp kích thích) | DC 10V |
| Vật liệu | Thép hợp kim hoặc thép không gỉ |
| Cấp bảo vệ | IP67 |
| Chiều dài cáp | 3m (＜5 tấn), 6m (≥5 tấn) |
| Đi dây | EXC+: Đỏ, EXC-: Đen, SIG+: Xanh lục, SIG-: Trắng |
| Dung lượng | Kích thước (mm) | ||||||
| L1 | L2 | ΦC | ΦD | H | E | SR | |
| 300~1000kg | 74 | 62 | 16 | 6.5 | 41 | 33 | 52 |
| 2~7 tấn | 90 | 73 | 20 | 8.5 | 53.5 | 44 | 70 |
| 10~25 tấn | 116 | 96 | 30 | 11 | 82 | 70 | 91 |
| 30~50 tấn | 132 | 108 | 38 | 13 | 97 | 85 | 120 |
| 100 tấn | 240 | 190 | 76 | 26 | 125 | 112 | |
Mẹo: Cảm biến tải nén có thể được sử dụng trong hệ thống đo đa tải không?
Có, cảm biến tải nén có thể được sử dụng trong các hệ thống đo đa tải, trong đó nhiều cảm biến tải được kết hợp để đo lực theo các hướng hoặc các bộ phận khác nhau của một hệ thống. Trong các hệ thống như vậy, dữ liệu từ nhiều cảm biến tải được kết hợp để cung cấp phép đo lực tổng thể, thường được sử dụng trong các hệ thống thử nghiệm hoặc giám sát trong các ngành như hàng không vũ trụ, ô tô và kỹ thuật kết cấu. Ví dụ, trong các thiết lập thử nghiệm quy mô lớn, nhiều cảm biến tải nén được sử dụng để đo các bộ phận khác nhau của một cấu trúc hoặc máy móc dưới tải, cho phép đo lực toàn diện hơn.
