| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | RUIJIA |
| Chứng nhận: | CE |
| Số mô hình: | RJ |

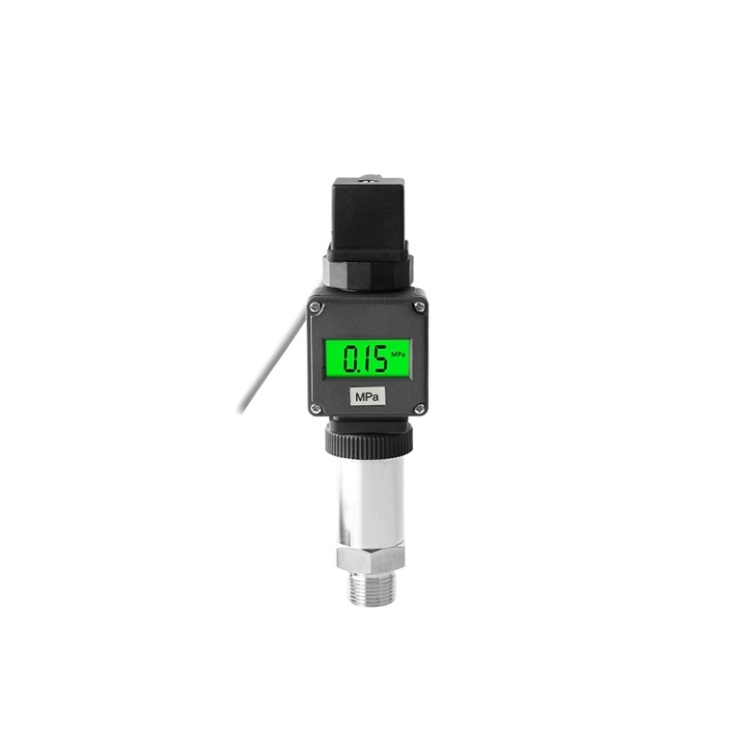

Cảm biến áp suất kỹ thuật số có màn hình LCD với đèn nền và nguồn điện DC 24V/12V, có thể xuất tín hiệu dòng (4-20mA/0-20mA), tín hiệu điện áp (0-5V/1-5V/0-10V) hoặc tín hiệu RS485. Cảm biến áp suất có kích thước nhỏ, trọng lượng nhẹ, hiệu suất chống rung và chống sốc cao, dải đo -0.1~100MPa/ -1~1000bar/ -14~14503psi, nhiệt độ môi chất -40~+60℃ (-40~+140℉), dùng để đo áp suất thủy lực/hơi nước/khí nén/chất lỏng nhiệt độ cao.
Cảm biến áp suất để đo áp suất thủy lực/hơi nước/khí nén có tín hiệu đầu ra tùy chọn, chẳng hạn như 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Ứng dụng:Cảm biến áp suất được sử dụng rộng rãi trong kiểm soát quy trình, hàng không vũ trụ, ô tô, thiết bị y tế, HVAC và các lĩnh vực khác.
Thông số kỹ thuật
| Trọng lượng | 0.4kg |
| Dải đo * | -0.1~100MPa (-1~1000bar/-14~14503psi) |
| Loại áp suất* | Áp suất đồng hồ (tiêu chuẩn) Liên hệ với chúng tôi để biết áp suất tuyệt đối, loại áp suất kín (lưu ý rằng dải đo cho hai loại này phải ≤1MPa) |
| Môi chất đo | Thủy lực, hơi nước, khí nén, chất lỏng nhiệt độ cao (khu vực không chống cháy nổ) |
| Nguồn điện * | DC 12V, DC 24V, DC 12-36V |
| Tín hiệu đầu ra * | 2 dây: 4-20mA, 0-20mA 3 dây: 0-5V, 1-5V, 0-10V RS485 (Lưu ý:Cảm biến áp suất được thiết kế không có màn hình LCD cho tín hiệu đầu ra 2 dây 0-20mA, 3 dây 0-5V, 1-5V, 0-10V và RS485. Loại cảm biến áp suất dây dẫn trực tiếp cũng không được trang bị màn hình LCD.) |
| Độ chính xác * | ±0.5%FS, ±0.3%FS, ±1%FS (khi tín hiệu đầu ra là 0-5V hoặc 0-10V) |
| Độ trôi nhiệt độ zero | ±0.03%FS/℃ |
| Độ trôi nhiệt độ nhạy | ±0.03%FS/℃ |
| Độ ổn định dài hạn | ≤0.2%FS/năm |
| Áp suất quá tải | 200%FS |
| Đáp ứng tần số (-3dB) | 5kHz~650kHz |
| Kết nối điện * | Loại đầu nối DIN, loại đầu nối tròn M12, loại dây dẫn trực tiếp |
| Ren kết nối áp suất * | G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Thời gian đáp ứng | ＜10ms |
| Nhiệt độ hoạt động | -40~+80℃ (-40~+176℉) |
| Nhiệt độ môi chất | -40~+60℃ (-40~+140℉) |
| Vật liệu | Vỏ: thép không gỉ 304 Chất lỏng làm đầy: dầu silicon Cổng áp suất: thép không gỉ 304 hoặc thép không gỉ 316L (tùy chỉnh) Màng ngăn cách: thép không gỉ 304 hoặc thép không gỉ 316L (tùy chỉnh) Niêm phong: FKM (nhiệt độ môi chất ≤ +200℃/+392℉), EPDM, NBR |
| Chiều dài cáp | 2m |
| Cấp bảo vệ | IP65 |
Lưu ý: * biểu thị các thông số tùy chọn, bạn có thể chọn mọi thông số trong danh sách thả xuống để hoàn tất đơn hàng của mình.
Bản vẽ kích thước cảm biến áp suất (đơn vị: mm)
Sơ đồ đấu dây cảm biến áp suất:
Sơ đồ đấu dây đầu ra RS485
Lưu ý:Đối với tín hiệu đầu ra RS485, nó chỉ là một giao thức truyền thông 485, nếu bạn cần dữ liệu được nhận từ PC thông qua cổng RS485, thì PC được sử dụng phải là PC cho ứng dụng công nghiệp, có thể hỗ trợ chức năng truyền thông 485 (chẳng hạn như màn hình cảm ứng HMI máy tính trên, v.v.), Giao diện truyền thông USB sang 485 cũng cần thiết để kết nối cảm biến với PC.
Mẹo: Lựa chọn độ nhạy của cảm biến áp suất
Nói chung, trong phạm vi tuyến tính của cảm biến, tốt hơn là độ nhạy của cảm biến áp suất càng cao càng tốt. Chỉ khi độ nhạy cao, giá trị của tín hiệu đầu ra tương ứng với sự thay đổi đo được tương đối lớn, điều này có lợi cho việc xử lý tín hiệu. Tuy nhiên, cần lưu ý rằng nếu độ nhạy của cảm biến áp suất quá cao, nhiễu bên ngoài không liên quan đến phép đo rất dễ bị trộn vào, điều này cũng sẽ được khuếch đại bởi hệ thống khuếch đại, do đó ảnh hưởng đến độ chính xác của phép đo. Do đó, yêu cầu bản thân cảm biến áp suất kỹ thuật số phải có tỷ lệ tín hiệu trên nhiễu cao để giảm thiểu sự can thiệp tín hiệu từ bên ngoài.
Độ nhạy của cảm biến áp suất kỹ thuật số là định hướng. Khi đối tượng đo là một vectơ đơn và có các yêu cầu định hướng cao, nên chọn cảm biến có độ nhạy thấp ở các hướng khác. Nếu vectơ đo là một vectơ đa chiều, tốt hơn là chọn cảm biến áp suất kỹ thuật số có độ nhạy chéo nhỏ hơn.
